مکانیزم ماشین های رنگرزی وینچ

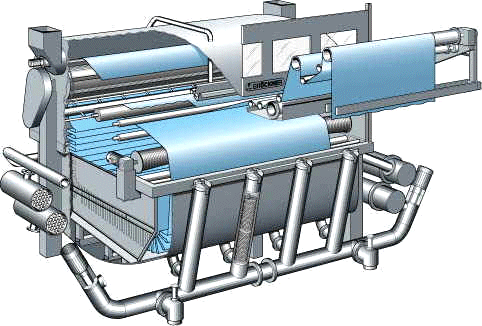

ماشین های رنگرزی – وینچ. Winch, wince,vessel,Beek
ماشین های رنگرزی وینچ جز ماشین های قدیمی است و این مزیت را دارد که نسبتا ارزان است کار با آن ساده است و میتوان پروسه هایی مثل ؛ سفیدگری ، آهارگیری، رنگرزی و .. را در آن انجام داد ضمن این که در وینچ پارچه شکل طنابی بخود میگیرد.
پس باید پارچه هایی در وینچ رنگ شود که در برابر چروک نسبتا مقاوم باشند مثل پارچه های پشمی ، پنبه ایی ، پارچه های گردبافت ، تریکو و …
√√ برخلاف ژیگر ، وینچ کشش طولی بسیار کمتر بروی پارچه ایجاد می کند و با حرکت مکانیکی سریعتر شستشوی بهتری را ایجاد میکند.
√ بر طبق نظریه برخی محققان که اعمال مکانیکی روی پارچه را مورد بررسی قرار داده اند ؛ فعالیت مکانیکی همراه با کشش اندک در نخ پارچه های پشمی و در طول حلقه پارچه های تریکو ایجاد موج نموده و بدین ترتیب پارچه های کلفت تر با زیر دست پر تر و پوشش دهندگی بیشتر که چروک آنها نیز بهتر باز میشود به وجود می آورد.
√ بر طبق نظریه برخی محققان که اعمال مکانیکی روی پارچه را مورد بررسی قرار داده اند ؛ فعالیت مکانیکی همراه با کشش اندک در نخ پارچه های پشمی و در طول حلقه پارچه های تریکو ایجاد موج نموده و بدین ترتیب پارچه های کلفت تر با زیر دست پر تر و پوشش دهندگی بیشتر که چروک آنها نیز بهتر باز میشود به وجود می آورد.

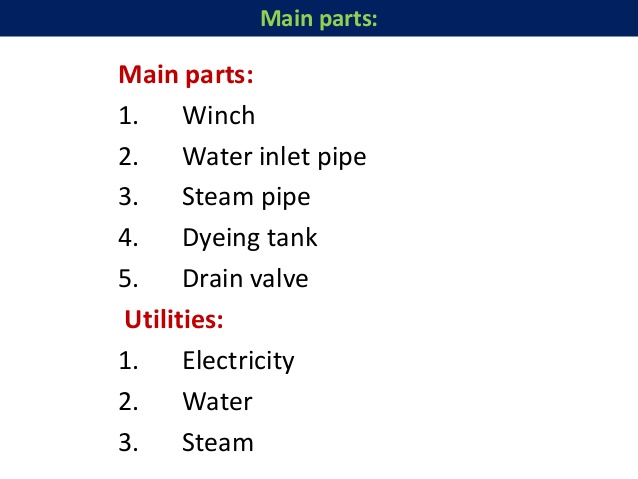

☆☆بخشهای مختلف وینچ
۱. وینچ
۲. ورودی آب
۳. لوله بخار
۴. حمام رنگ
۵. دریچه تخلیه
۶. مخزن تزریق ( در برخی مدل ها وجود دارد)
☆☆ اصول کار

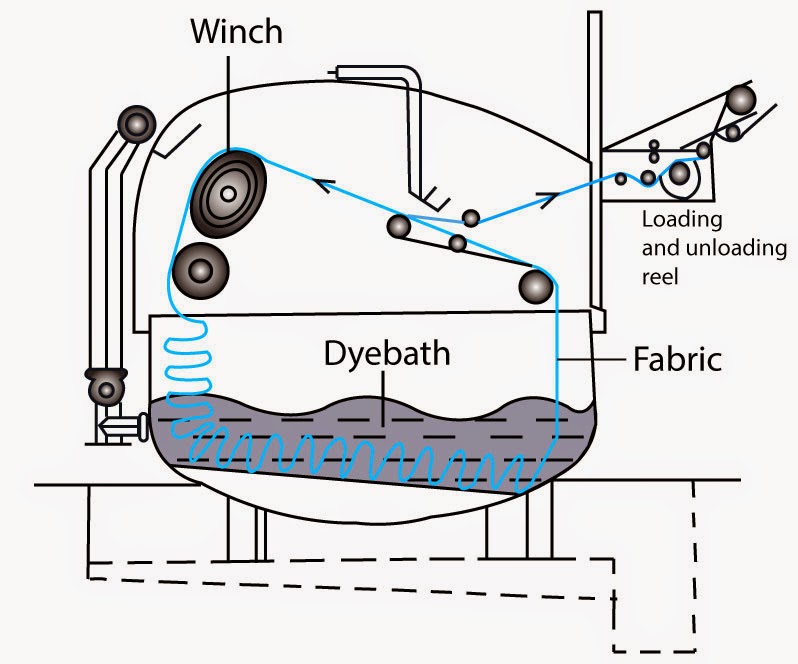

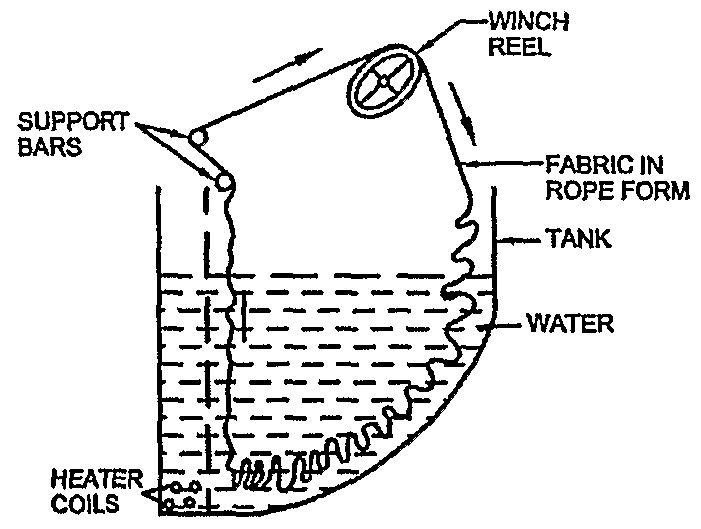

به این صورت است که تعدادی حلقه یا طناب پارچه با طول یکسان که بیشتر آن در حمام رنگ فرو میرود و قسمت بالایی هر طناب بروی دو قرقره که در بالای حمام رنگ نصب شده است قرار میگیرد وارد دستگاه میشود. در جلوی ماشین حدود ۳۵ سانتیمتر بالای سطح حمام رنگ یک قرقره وجود دارد که Jockey یا Fly Roller نامیده میشود و آزادانه میچرخد، در پشت وینچ یک قرقره متحرک بسیار بزرگتر وجود دارد که طنابهای پارچه را به حرکت و گردش در می آورد.
☆☆ داخل دستگاه و حمام رنگ
داخل حمام وینچ را از فولاد ضد زنگ با اتصالات جوشکاری شده بصورت ساییده و صیقلی میسازند تا هرگونه ناهمواری که ممکن است باعث آسیب رساندن به پارچه های فیلامنتی ظریف شود از بین برود .
شکل و ابعاد مخزن حمام و قرقره ها یا غلتک ها بسته به نوع پارچه و ظرفیت دستگاه متفاوت است. فاصله عقب تا جلو اکثر وینچ ها ۲.۵ متر و عرض آنها حدود ۷۰ سانتیمتر است که تا حدد ۴.۵ متر متغیر است.
وینچ هایی با عمق آبخور اندک هم هستند که برای کاهش فشار ناشی از روی هم افتادن پارچه در عقب وینچ عمق مایع اندکی کاهش یافته و چروک شدن پارچه های حساس مثل ویسکوز و پارچه های استاتی را به حداقل میرساند .
☆☆ غلتک Fly یا Jocky
غلتکی است که در جلوی ماشین بروی یاتاقانهای آزادگرد سوار شده و حرکت پارچه آنرا به گردش در می آورد . به محض اینکه پارچه از حمام رنگ بیرون آمد غلتک Jocky مقداری از محلول رنگی پارچه را میگیرد. بعضی از وینچ ها که برای رنگزاهای خمی مورد استفاده قرار میگیرند دارای غلتک Jocky دیگری در پشت و بالای غلتک اولی هستند که باعث وارد آمدن فشاری کم بروی پارچه میشود و میزان تبادل محلول رنگی را افزایش می دهد.
☆☆ جعبه نمک زنی Salting Box
بروی اکثر دستگاه های قدیمی صفحه ایی مشبک در جلوی دستگاه و سرتاسر آن در حدود ۳۰ سانت به طرف داخل حمام رنگ تعبیه شده است .
این پارتیشن ، جعبه نمک زنی است و برای افزودن محلول های رنگی ، نمک ، کربنات سدیم و … مورد ستفاده قرار می گیرد.
√مواد افزودنی باید در سرتاسر طول جعبه ریخته شود تا یکنواختی بیشتری حاصل شود.
☆☆ اصول رنگرزی با ماشین وینچ The Principles of Winch Dyeing
در رنگرزی با وینچ نسبت محلول به کالا معمولا 1:15 است . هنگامی که پارچه از محلول رنگ بالا می آید محلول از سطح پارچه شروع به ریزش میکند و این دفع محلول با فشار اندک غلتک Jocky و سپس غلتک یا قرقره وینچ افزایش پیدا میکند. هنگامیکه پارچه مجددا در حمام رنگ غوطه ور میشود دوباره محلول را جذب کرده و هنگامیکه پارچه به آرامی به طرف جلوی وینچ حرکت میکند چرخه کامل میشود.
√بنابراین این سرعت رنگرزی با تعداد چرخه پارچه در یک زمان معین کنترل میشود ، یعنی افزایش سرعت قرقره وینچ سرعت رنگرزی را افزایش می دهد .
